一、產品用途

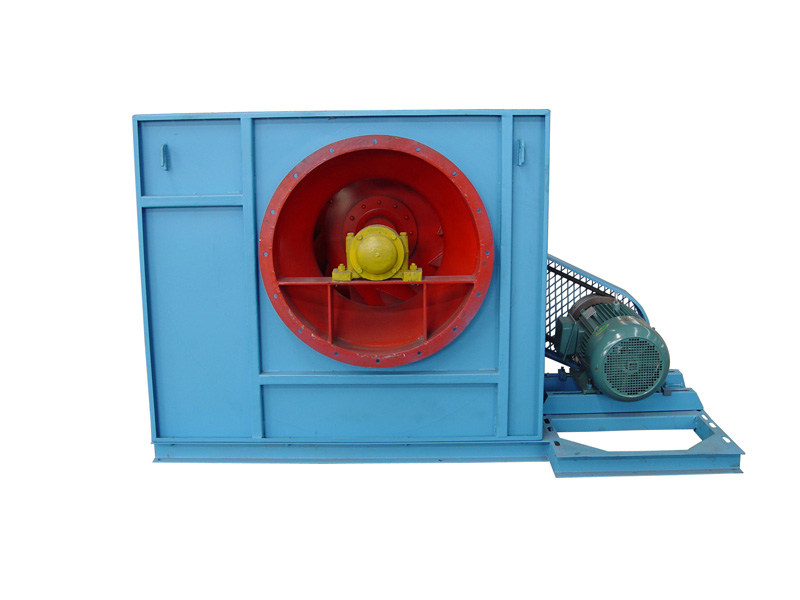

SFF232-11型系列風機是高效率的單進風離心通風機，適宜于紡織廠除塵室作主風機使用。
同時，產品亦可用于其它場合的通風換氣。
二、型式、結構
1.型式
產品有右機(R)和左機(L) (從傳動端一側正視，葉輪順時針旋轉稱右機，
反之稱左機)二種，出風口有900，00，1800三種(風機出口位置以機殼的出風口角度表示)位置，傳動方式為皮帶傳動。
2.結構
產品有葉輪、機殼、進風口、傳動件、底架等部件組成。葉輪由直線型后傾葉片和曲線型前盤、平板后盤焊接制成，經靜動平衡校正，氣動性能好，效率高運轉平穩。
機殼制成方箱型整體、外形美觀大方、結構堅固，進風口制成整體。
傳動部件由主軸、滾動軸承、皮帶輪等組成。
底架由槽鋼焊制，把風機和電動機聯成整體，方便了運輸和安裝。
三、工藝計算
產品說明書申所列性能參數是指在標準大氣狀態下的空氣性能。標準大氣狀態指壓力為l01325N/m2、溫度為20℃、相對溫度為50%、空氣密度為1.2kg/m3，如用戶的使用條件改變，可按下列公式進行換算。
流量 Q=Qo n/n0 (m3/s)
全壓 P=Po(n/n0)2 δ/δ0 (Pa)
功率 N=No(n/n0)2 δ/δ0 (kw)
式中： Qo為性能表中的流量 (m3/s)
Q力使用條件下的流量 (m3/s)
P0為性能表中的全壓 (Pa)
P為使用條件下的全壓 (Pa)
N0為有效功率，無此欄可按No=P0Q0/1000計算 (kw)
N為使用條件下的有效功率 (kw)
δo為標準大氣狀態下的空氣密度 δ0=1.2kg/m3
δ為使用條件下的空氣密度 (kg/m3)
四、安裝運行
風機安裝基礎要求平整、主軸皮帶輪與電機皮帶輪安裝軸線要平行。葉輪與進風口的間隙要均勻。新風機購進廠一般不須拆卸重裝，以上要求均有制造廠家調整。如檢修后的安裝要特別注意風機的平衡以及各間隙。在接人系統時，管道的重量切忌附設在風機本身。
風機安裝完畢要進行空車運轉，運轉前必須進行常規性檢查，一般為以下幾點：
1.風機各聯接緊固件是否緊固和缺漏;
2.電器線路是否正確、正常;
3.葉輪撥轉是否有卡碰摩擦聲：
4.葉輪旋問是否正確：
5.傳動帶松緊是否適宜，傳動是否正確。
風機在運行中發現以下問題之一，必須立即停車檢查：
1.風機產生劇烈振動：
2.風機或電動機有異常響聲，一劇烈撞擊聲;
3.電動機電流指示突然上升或電機有異味。
風機在運行中切忌的幾個問題：
1.隨意一!換電動機或風機轉速：
2.隨意把硬物或金屬物大塊丟進風機吸風口：
3.強行帶病運行或在運行中檢修。
五、維護-保養
風機的使用壽命與風機的維護保養有很大的關系，經常檢查風機的各聯接緊固件，經常檢查風機的皮帶緊松程度，對新風機安裝后的皮帶運行24—48 小時后應調整一次張緊力，軸承潤滑脂每半年應調換一次，每年應對風機有一次全面的檢查，對機殼內的積沉韌質應每季度進行一次清除，尤其是葉輪葉片上的沉積物質應及時清除掉。
六、訂貨須知
恭請用戶訂貨時在合同中注明所訂風機的型號、機號、流量、全壓以及旋向、
出風口方向、電動機的型號、功率、轉速等。
